10KV（6KV）高压开关柜
●产品概述及适用范围
HXGN21-12箱型固定式交流金属封闭环网开关设备（以下简称环网柜）。适用于额定电压12kV，额定频率50Hz的环网供电系统、双电源辐射供电系统、或单电源配电系统，作为变压器、电容器、电缆、架空线等电力设备的控制和保护装置。亦适用于箱式变电站，用作高压配电部分，它是我国城市电网改造和建设所需要的新一代高压电器成套设备。该产品设计及技术性能全面满足IEC298《额定电压1kV以上52kV以下交流金属封闭开关设备》，IEC420《高压交流负荷开关—熔断器组合电器》；GB3906《3～35kV交流金属封闭开关设备》；GB11022《高压开关设备通用技术条件》及DL404《户内交流高压开关柜订货技术条件》等有关标准的要求。
●HGN21-12金属封闭环网开关设备具有以下特点：
a、其柜内主要元件可装ABB公司C3系列（带接地开关）中Ck3高压负荷开关或CS3高压负荷开关—熔断器组合电器。也可根据用户要求配置国内厂家生产的高压负荷开关或我公司生产的FZN21-12D/630高压负荷开关、FZRN21-12D高压负荷开关—熔断器组合电器。
b、具有完善的“五防闭锁”功能，较原设计加装了前门与接地开关的闭锁，只有当负荷开关处于分闸位置，完全插入绝缘隔板并合上接地开关（双重闭锁）后，才能打开前门，反之，前门没关上，不能进行送电操作。
c、额定关合电流达63KA；额定短时耐受电流达25KA（4S）；额定转移电流达3150A，领先于国内同类产品。
●使用环境条件
a、周围环境温度：上限+40℃、下限-25℃；
b、相对湿度：日平均不大于95%，月平均值不大于90%；
c、海拔高度：不超过1000m；
d、地震烈度不超过8度；
e、没有爆炸危险、剧烈震动、化学腐蚀及严重污秽的场所；
f、超出上述环境条件时，用户与应我公司技术部共同协商。
●技术数据

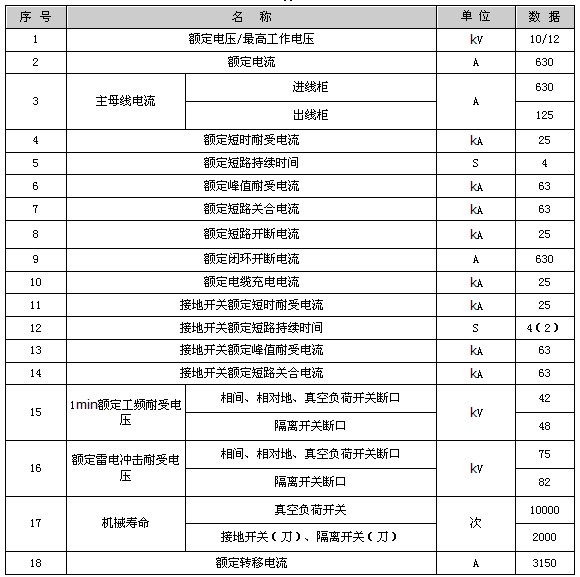

环网柜的技术数据见表1
表1
●环网供电原理

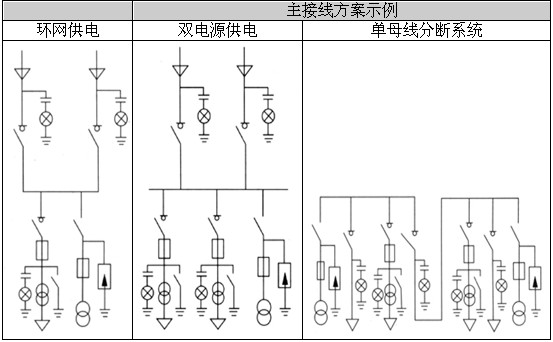

环网供电一般由三各基本单元组成（见图1）进出线柜作为环网单元，当任一线路出线故障时，能及时隔离，并由另一单元保证用户变压器支路连续。用户回路环网柜对变压器起着保护隔离作用，便于维护检修。
环网柜可任意延展，并可根据用户要求由基本单元构成多种组合方案，可设现任何变（配）电所的任意组合方案。

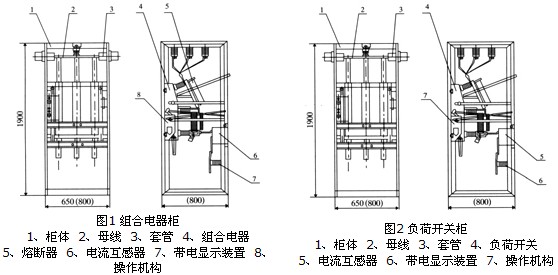

●结构特点（环网柜结构示意图是图1、图2）
1、 外壳
环网柜柜体系采用覆铝锌钢板多重折弯，再用螺栓连接而成，强度高，整个柜体结构简明牢固小巧而富有特色。
2、 布局
当负荷开关处于断开位置时，用绝缘隔板分成上下两部分，上部为母线室合仪表室，下部为负荷开关、电缆室，还可装CT、PT，母线室合仪表室中间有隔板，顶部有压力释放装置，当开关柜出现内部故障电弧时，卸压板快速向上打开，电弧产生的巨大能量向上释放，保证了人身的安全。
3、 主要元件
环网柜的主要元件负荷开关、负荷开—熔断器组合电器、电流互感器、电压互感器、避雷器、电容器、高压带电显示器等。
4、 仪表室
仪表室内可装设电压表、电流表、换向开关、指示器及操作元件。在仪表室底部的端子板上可装设二次回路的端子排及柜内照明灯，以及熔断器等。计量柜的仪表室可增装有功电度表、无功电度表、峰谷表、电力定量器等。
5、 联锁
环网柜内的负荷开关、接地开关、柜门之间设有联锁装置，它们之间的操作关系如下：
a、负荷开关合闸时，接地开关无法合闸，柜门无法打开；
b、负荷开关分闸时，接地开关可以分合闸。当接地开关处于合闸时，负荷开关无法合闸，柜门可以打开；
c、接地开关分闸时，负荷开关可以合闸，柜门无法打开；
d、电缆进线柜中，在进线有电时，无论负荷开关处于合闸或者分闸，接地开关由电磁锁控制而无法合闸、柜门也无法打开；
e、柜门打开时，接地开关处于合闸状态，此时无法操作接地开关使其分闸；
f、门关闭锁定，才能操作接地开使其分闸。当需要检修时，只有负荷开关处在分闸位置，接地开关合上后，绝缘隔板才能插入柜内，绝缘隔板插好后，前门才能开启，方可进入柜内检修。反之柜门没关好，绝缘隔板不能抽出，避免人体接触母线区带电部分。
●一次线路方案及组合方案

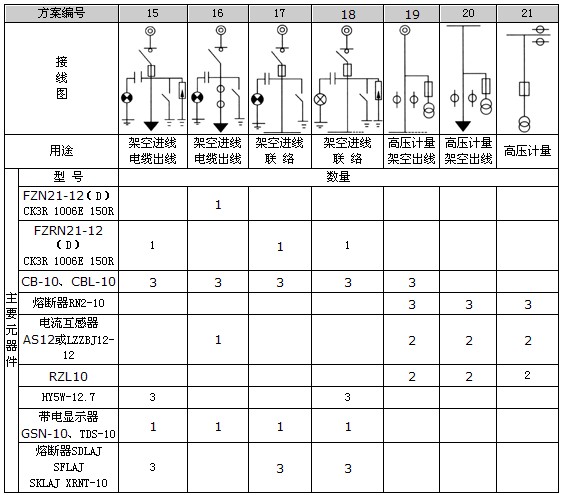

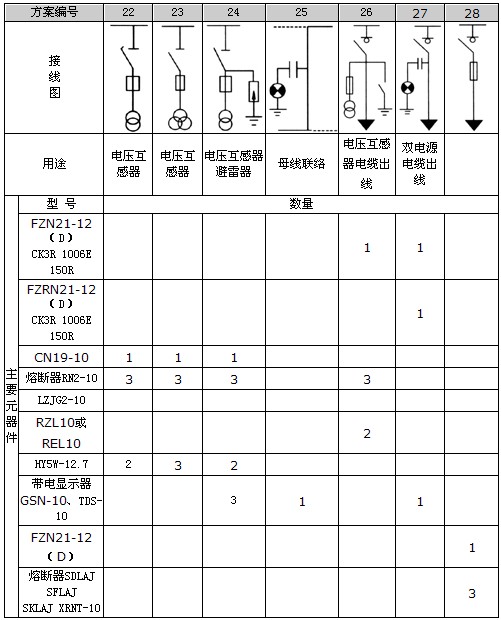

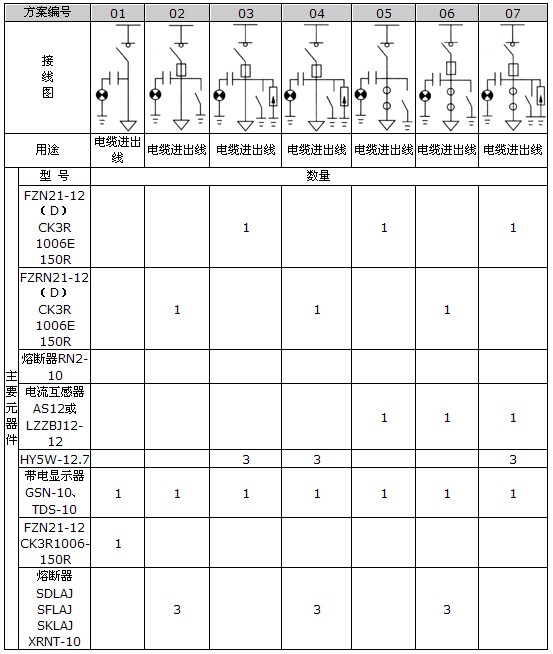

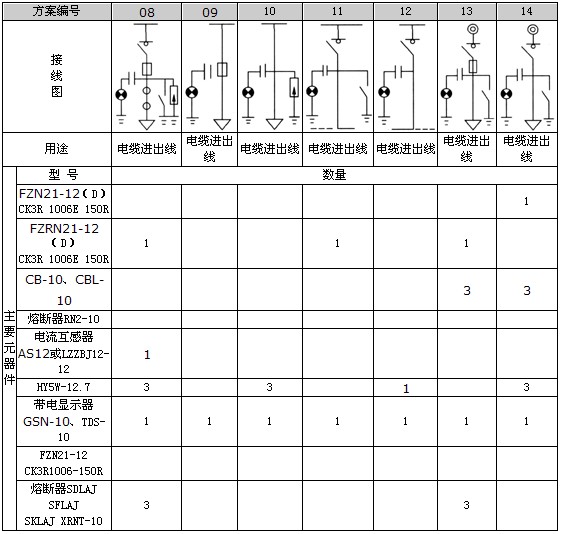

7.1 环网柜一次线路方案及柜内主要电器元件
7.2 环网柜组合方案
7.3 主要电器元件的性能参数说明

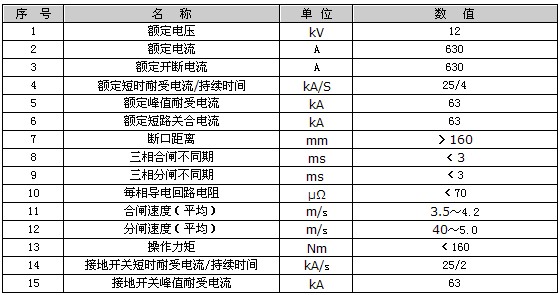

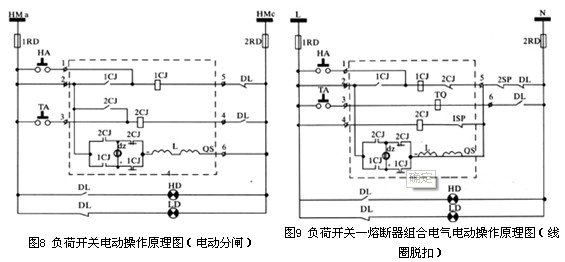

7.3.1 CK3-12负荷开关性能参数见表4

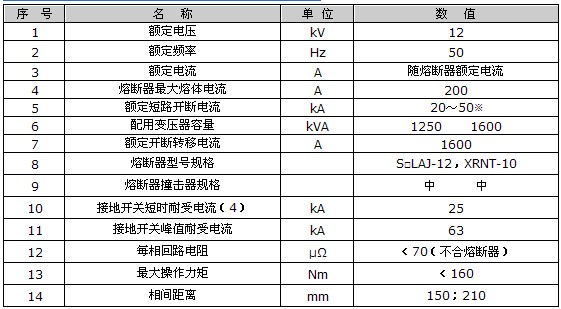

7.3.2 FZRN□-12负荷开关—熔断器组合电器性能参数见表5
※取决于所用熔断器的额定短路开断电流，最大可达50kA

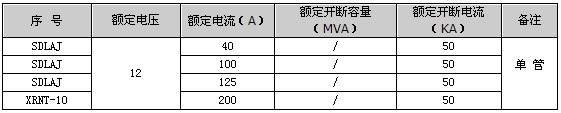

7.3.3 熔断器性能参见表6

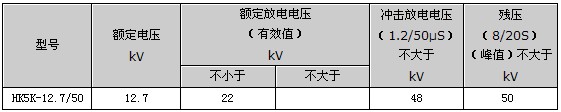

7.3.4 避雷器性能、参数见表7

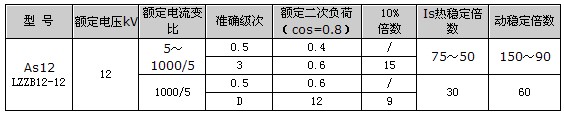

7.3.5 电流互感器性能、参数见表8
7.3.6 电压互感器性能参数见表9

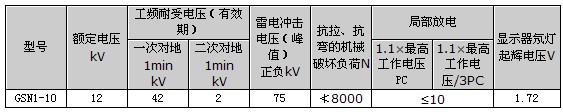

7.3.7 带电显示器性能、参数见表10、见表11
7.3.8 液晶闪烁式高压带电显示装置性能参数
●包装、吊运合开箱检查
8.1、 包装、吊运要求
环网柜在出厂时为单台包装，运输时不得翻滚、侧放。当运输过程中需要起吊时，应按包装箱外面所标注的位置进行，小心轻放，安全稳妥。
8.2、 开箱检查
A、开箱前，应对运输过程中有否损坏环网柜的包装进行检查。开箱应在干燥没有受雨淋的场所进行，拆箱时注意保护产品，避免损伤。开箱后，应及时检查外观、各元件有无破损、有无进水、凝露及严重受潮现象，检查配件是否装箱单及订货单相符。
B、检查随机出厂文件是否齐全。随机出厂文件包括：
a.使用说明书
b.产品合格证
c.装箱单
d.环网柜排列图、二次接线图。
●安装、调试及安装基础要求
9.1、安装、调试
a、安装时按环网柜先后顺序排列在地基的导轧上，将柜体靠紧，并用螺栓固定旋紧，柜面排列整齐。
b、环网柜底部没有电缆盖板和固定支架，将三芯电缆或单芯电缆 压或焊接上接线端子，再将端子与母线排用螺栓紧固，用电缆夹将电缆固定在支架上，按二次接线图连接好二次电缆，封堵好电缆孔。
c、在各柜的母线室内装上主母线，并用螺栓紧固。
d、环网柜的主接地母线在柜后下部与配电室的接地线相连接，该连接线应能承受短路引起的热和机械应力，能保证接地系统的连续性和可靠性。
e、安装后检查主母线、电缆及连接线的安装是否牢靠，接触是否良好，检查各元件性能是否正常，检查防误机构及开关的操作是否正常和灵活可靠。
f、安装调试后，将开关元件及防误操作机械进行五次操作，未发生异常现象，则认为开关机械操作正常。
9.2、布置图、安装基础图

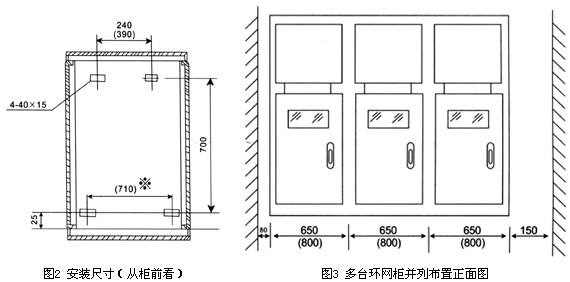

a、多台环网柜并列安装的正面布置形式举例如图3；
b、配电室内侧面布置形式见图4；
c、配电室内的平面布置形式举例见图5、图6；
d、环网柜的安装基础举例见图7。
●使用与故障处理
10.1、 送电前检查
环网柜在送电前，应全面检查环网柜的所以元件的电气性能、绝缘水平及接线正确性。另外在检查时，负荷开关合闸，且接触良好，柜门关闭锁紧，接地开关需分闸。检查认为完好，闭合电源后观看指示仪表的工作情况若正常即可投入运行。
10.2、正常运行状态
在正常运行时，不论进线或出线柜，负荷开关应在合闸位置，接地开关处于分闸位置，柜门处于关闭锁紧状态。
10.3、 故障处理
a、在进线柜发生故障检修时，应先切断进线电源，将负荷开关分闸，同时检查进线柜显示器。证明无电压时，合接地开关，此时，
插入绝缘隔板，打开柜门，方可入内检修。
b、在出线柜（或出线柜的输出电缆）发生故障时，应先分该柜内的负荷开关，再合接地开关，此时，插入绝缘隔板，打开柜门， 方可入内检修，此时主母线处于带电状态，熔断器若需更换，应满足进入柜内检修条件，方可入内调换。
●维护和护理
11.1、环网柜在下列情况下，需进行维护和修理：
a、在正常使用环境条件下，运行五年后，应对该柜进行主回路和辅助回路的绝缘水平检查。
b、在满负荷开断20次后，应检查该柜的主回路电阻及该柜内主开关动、静触头和灭弧辅助触头。
11.2、 在维修和修理时，在一般情况下，可停电后进行；更换熔断器可在主母线带电情况下进行。
11.3、熔断器的更换
a、在出线柜需要更换熔断器时，先将负荷开分闸，再合接地开关，插入绝隔板，使检修处与母线隔离（注：母线室带电），此时打开前门，拔下熔断器，换上新的熔断器。
b、在进线柜需要调换熔断器时，先将进线端电源切断，然后按出线柜换或检查熔断器的步骤进行。
●贮存
环网柜应方在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱及蓄电池等保存在同一仓库内。
●订货须知
订货方应向本厂提供以下数据：
12.1、产品名称、型号、方案、数量及交货期限；
12.2、环网柜内锁装电气设备的名称、型号规格和数量；
12.3、环网柜的排列图或平面布置图；
12.4、主母线远见格可由订方提出，否则按制造厂标准供给；
12.5、二次回路展开图和端子排列图；
12.6、特殊订货与制造厂协商。

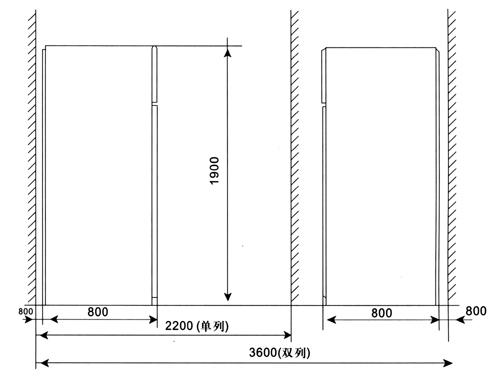

图4 单列或双列布置参考侧面图

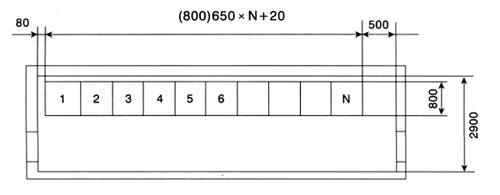

图5 单列面置参考平面图 说明：如用户需要柜后维护则离墙1000mm

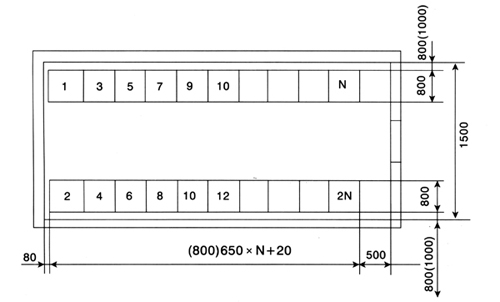

图6 双列面置参考平面图

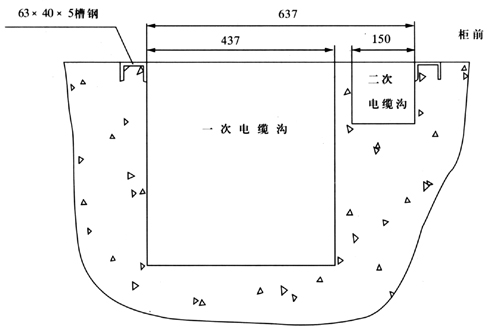

图7 安装基础示意图
